В статье разбираем технические особенности паяных пластинчатых теплообменников и делаем обзор актуальных серий.

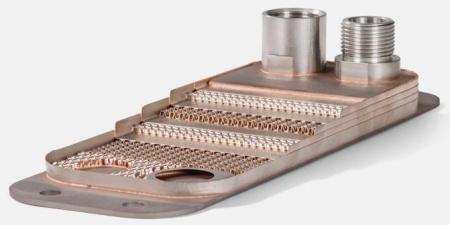

Технические особенности паяных теплообменников
Типоразмерный ряд паяных теплообменных аппаратов Kelvion – один из наиболее широких на мировом рынке. Все устройства работают по аналогичному принципу – обеспечивают передачу тепла между двумя средами без прямого контакта теплоносителей. В то же время модели отличаются конфигурацией, используемыми материалам, гофрированным рисунком и конструкцией пластин, с учетом цели их применения.
Паяные теплообменники Kelvion обладают рядом технических особенностей:
- конструкция пластин – исходя из критичности требований к скорости обнаружения протеканий и недопустимости смешения сред, аппараты могут содержать традиционные одинарные либо двойные теплообменные пластины, исключающие смешение теплоносителей, даже при нарушении целостности одного из пластинчатых элементов;
- варианты припоя – теплообменные пластины соединяются с помощью медного, никелевого или специального припоя Vaclnox без содержания цветных металлов; припой – конструктивный аналог уплотнений, применяемых в разборных пластинчатых теплообменниках, но более прочный и надежный в эксплуатации
- материал теплообменных пластин – высококачественная аустенитная нержавеющая сталь марки 1.4404 – SA240 316L; металл отличается высокой стойкостью к коррозии, воздействию кислотных, щелочных и солевых агрессивных сред, обладает отличной свариваемостью и повышенной механической прочностью
- присоединение к трубопроводам – паяные теплообменники монтируются на сварке, фланцах или резьбе; при этом производителем рекомендована роботизированная сварка TIG GTAW; технология представляет собой автоматическую дуговую сварку, с использованием неплавящегося электрода, выполняемую в среде инертного газа
- рабочее давление – в отличие от конкурентных продуктов других производителей, паяные аппараты Kelvion представлены в более широком диапазоне характеристик – до 140 бар
- температура рабочих сред – в зависимости от конструктивного исполнения, теплообменники на пайке работают в общем диапазоне температур от -196 °C до +200 °C
Кроме того, среди разработок компании – стандартные аппараты с обычным принципом теплообмена и оборудование с фазовым переходом (испарители, конденсаторы).
В отношении монтажного положения, компания рекомендует устанавливать нагревательные устройства в вертикальное положение, в котором достигается наибольшая тепловая эффективность. В остальных случаях повышаются риски потери тепловой мощности. Что касается конденсаторов и испарителей, требования к вертикальному монтажу обязательны. При этом в обоих случаях установка штуцером вниз недопустима. Также для большей надежности предпочтительна дополнительная поддержка аппарата кронштейном или опорой. Опирание исключительно на трубопровод крайне нежелательно.

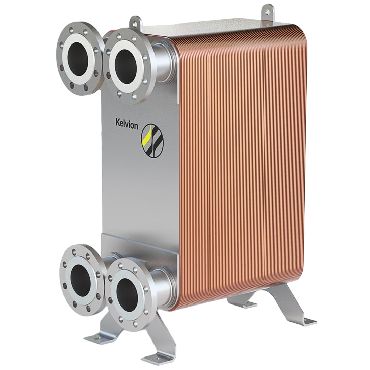

Модели серии Kelvion GBS
Модельный ряд GBS – универсальное решение, которому характерны высочайшая гибкость, широкий спектр применений, компактная и прочная конструкция. Согласно заявлению производителя, теплообменники серии GBS самые надежные среди всех паяных пластинчатых аппаратов Klevion. Устройства идеально подходят для систем любых размеров с параметрами:
- рабочая температура – от -196°C до +200°C
- рабочее давлением – до 40 бар
- расход теплоносителя – 0,1–160 м3/ч
GBS-аппараты содержат пластины из нержавеющей стали, соединенные медным припоем. Максимальное количество теплообменных элементов отличается, в зависимости от модели. Например, теплообменник Kelvion GBS 418, рассчитанный на самое большое давление в линейке, может состоять из пластин до 50 шт., тогда как более мощная модель Kelvion GBS 1000 изготавливается с предельным количеством до 300 элементов.
Области применения GBS-аппаратов: системы подогрева пола, нагрева воды, технического водоснабжения, экономайзеры, испарители хладагентов, масляные охладители и другие.
Модели серии Kelvion NP
_np_1_10.jpg "Теплообменник пластинчатый паяный Kelvion NP")
Паяные пластинчатые теплообменники NP-линейки разработаны из условия максимальной стойкости к воздействию агрессивных сред, таких как аммиак, сульфиды, деионизированная вода. Поэтому при изготовлении аппаратов, применяется никелевый припой. Но особенность изделий этого ряда состоит в использовании непростого сплава на основе никеля. Состав материала для пайки – фирменная разработка Kelvion, которая содержит 75 % чистого никеля и 25 % других веществ, виды и процентное содержание которых компания держит в секрете.
Теплообменники серии NP рассчитаны на следующие технические характеристики:
- рабочая температура – до +195 °C
- рабочее давлением – до 16 бар
- расход теплоносителя – 4,0–70 м3/ч
В зависимости от версии аппарата, предельное количество теплообменных элементов может ограничиваться 50–150 пластинами, что влияет на общую площадь теплопередачи, а значит на тепловую мощность конкретного устройства. Серия включает девять моделей с разными рабочими параметрами и типоразмерами: от самого компактного варианта Kelvion NP1 с шириной и высотой 74 × 204 мм и максимальным расходом 4 м3/ч, до самых габаритных теплообменников серии Kelvion NP 7 и Kelvion NP 8, с параметрами 271 × 532 мм и пропускной способностью 27 и 70 м3/ч, соответственно.
Сфера применения NP-устройств: системы лазерного охлаждения, полупроводниковая промышленность, аммиачные системы, работа с чистыми и агрессивными жидкостями.
Модели серии Kelvion GBH

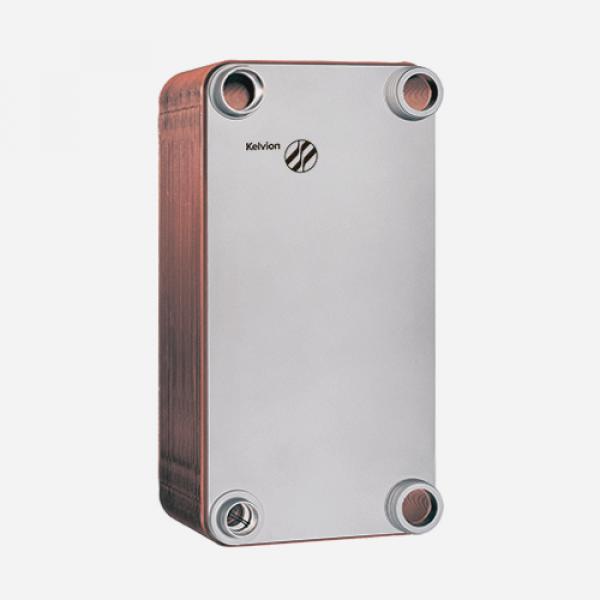

_gbh_900_100.jpg "Теплообменник пластинчатый паяный Kelvion GBH")
Теплообменники линейки GBH специально разработаны для эффективного и экологически чистого хладагента R410a. Пайка теплообменных пластин выполняется на медном припое. Изделия предназначены для промышленных систем с высоким давлением, а также для процессов охлаждения и кондиционирования воздуха. Главные особенности аппаратов этой серии: компактность, высокая прочность, способность выдерживать большие нагрузки и широкое применение.
Общие технические параметры GBH-серии:
- рабочая температура – от -196 °C до +200 °C
- рабочее давлением – до 45/40 бар, при температуре 150/200 °C
- расход теплоносителя – 4,0–160 м3/ч
Модельный ряд Kelvion GBH отличается разнообразием и гибкостью размеров, соединений, схем потока и аксессуаров. Максимальное количество элементов может достигать 360 шт., как в модели Kelvion GBH 1000 с размерами 386 × 875 мм и расходом рабочей среды до 160 м3/ч. Помимо этого, серия включает десять других версий теплообменников с разными характеристиками и геометрическими размерами. Это позволяет подобрать аппарат, точно отвечающий конкретным требованиям системы.
